IP7400綜合編程

一．IP7400主機

1、IP7400主板介紹

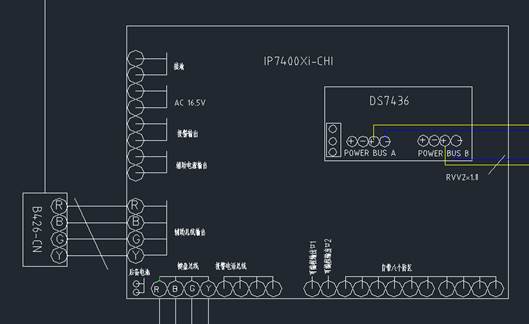

2、線路連接說明

      1）、變壓器電源出來橙、黃兩根線直接連接到主板AC接線柱上（AC是16.5V交流電）

      2）、綠色線是接地線

      3）、鍵盤總線接口R、B、G、Y對應鍵盤上面的R、B、G、Y

      4）、主板上面自帶八個防區，可以對主機自帶防區進行編程使用

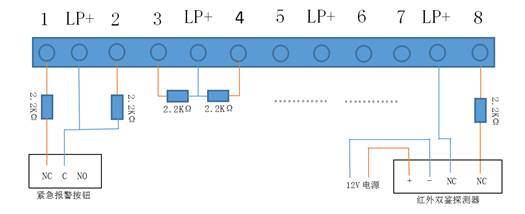

    自帶防區前端探測器連接圖

進入編程：9876#0

      恢復出廠設置：4058   01#

輸入地址：0031   03#（0031代表是1防區的編程地址碼，03是即時防區模式）

0032   03#    。。。。

0038   07#（0038代表是8防區的編程地址碼，07是24小時防區模式）

（03：即時防區   07：24小時防區   09：延時防區  00：關閉防區）

退出編程：* 長按3秒

輸錯指令，連續按*兩次即可清除錯誤指令

布防：1234布防

撤防：1234撤防

故障查看指令：1234#87

擴展防區則需要增加雙回路總線驅動器（DS7436），擴展防區都接在兩條總線上

        擴展防區模塊：?jiǎn)畏绤^(qū)輸入模塊：DS7457

        雙防區輸入模塊：DS7460

        單防區輸入輸出模塊：DS7465

        八防區輸入模塊：DS7432

 二、單防區輸入擴展模塊（DS7457）

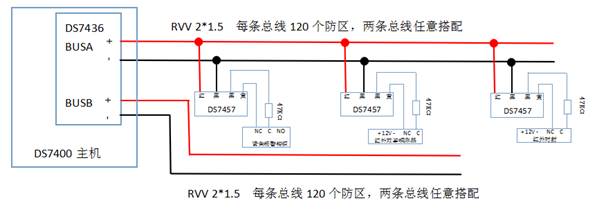

模塊線路連接示意圖：

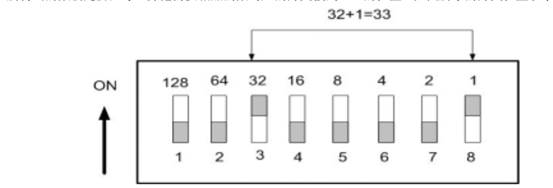

防區模塊 DS7457i 地址碼撥碼

模塊 “On”字樣朝上（線朝下），二進制編碼，從右到左（1  2  4  8  16  32  64  128）

例如，第33防區：從右起 1、6 上，其它下。

進入編程：9876#0

      恢復出廠設置：4058   01#

輸入地址：0039   03#（0039代表是9防區的編程地址碼，03是即時防區模式）

0040   03#    。。。。

0046   07#（0046代表是16防區的編程地址碼，07是24小時防區模式）

。。。。。。

（03：即時防區   07：24小時防區   09：延時防區  00：關閉防區）

退出編程：* 長按3秒

輸錯指令，連續按*兩次即可清除錯誤指令

布防：1234布防

撤防：1234撤防

故障查看指令：1234#87

三、雙防區輸入擴展模塊（DS7460）

模塊線路連接示意圖：

防區模塊 DS7460地址碼撥碼

模塊 “On”字樣朝上（線朝下），二進制編碼，從右到左（1  2  4  8  16  32  64  128）

例如，第33防區：從右起 1、6 上，其它下。

進入編程：9876#0

      恢復出廠設置：4058   01#

輸入地址：0047   03#（0047代表是17防區的編程地址碼，03是即時防區模式）

0048   03#    。。。。

0053   03#

0054   07#（0054代表是24防區的編程地址碼，07是24小時防區模式）

。。。。。。

（03：即時防區   07：24小時防區   09：延時防區  00：關閉防區）

防區所對應的模塊類型設置（用于主機對模塊的識別）

輸入地址：0423   11#  （0423代表的是17、18防區的模塊地址編碼，11代表模塊是7460）

                   0424    11#  （0424代表的是19、20防區的模塊地址編碼）

                   0425    11#    。。。。。。

                   0426    11#  （0426代表的是23、24防區的模塊地址編碼）

                   。。。。。。

退出編程：* 長按3秒

輸錯指令，連續按*兩次即可清除錯誤指令

布防：1234布防

撤防：1234撤防

故障查看指令：1234#87

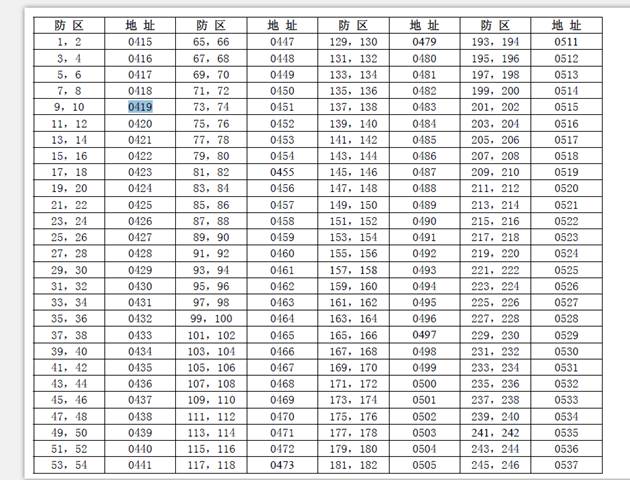

    防區所對應模塊類型的編程地址碼對照表：

四、單防區輸入輸出擴展模塊（DS7465I）

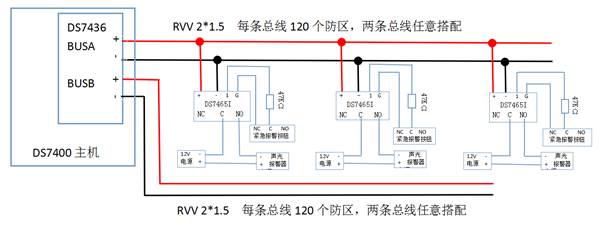

  模塊線路連接示意圖：

防區模塊 DS7465I地址碼撥碼

模塊 “On”字樣朝上（線朝下），二進制編碼，從右到左（1  2  4  8  16  32  64  128）

例如，第33防區：從右起 1、6 上，其它下。

進入編程：9876#0

      恢復出廠設置：4058   01#

輸入地址：0055   07#（0055代表是25防區的編程地址碼，07是24小時防區模式）

0056   01# （0056代表是26防區的編程地址碼，01代表第一個DS7465模塊的輸出功能號）

0057   07#（0057代表是27防區的編程地址碼，07是24小時防區模式）

0058   02#（0058代表是28防區的編程地址碼，02代表第二個DS7465模塊的輸出功能號）

0059   07#（0057代表是29防區的編程地址碼，07是24小時防區模式）

0060   03#（0058代表是30防區的編程地址碼，03代表第三個DS7465模塊的輸出功能號）

。。。。。。

（03：即時防區   07：24小時防區   09：延時防區  00：關閉防區）

防區所對應的模塊類型設置（用于主機對模塊的識別）

輸入地址：0427   22#  （0427代表的是25、26防區的模塊地址編碼，22代表模塊是7465）

         0428   22# （0428代表的是27、28防區的模塊地址編碼，22代表模塊是7465）

         0429   22# （0429代表的是29、30防區的模塊地址編碼，22代表模塊是7465）

         。。。。。。。

防區所對應模塊類型的編程地址碼對照表：

             輸出功能號設置，用于驅動7465輸出功能開啟

             輸入地址：2772  *3*2# （2772第一個7465模塊輸出功能地址碼）

                       2773  19#  （2773輸出功能啟用所跟隨報警防區，19代表跟隨25防區）

                       2775  *3*2#（2775第二個7465模塊輸出功能地址碼）

                       2776  21#（2776輸出功能啟用所跟隨報警防區，21代表跟隨27防區）

                       2778  *3*2#（2778第三個7465模塊輸出功能地址碼）

                       2779  23#（2777輸出功能啟用所跟隨報警防區，23代表跟隨29防區）

退出編程：* 長按3秒

輸錯指令，連續按*兩次即可清除錯誤指令

布防：1234布防

撤防：1234撤防

故障查看指令：1234#87

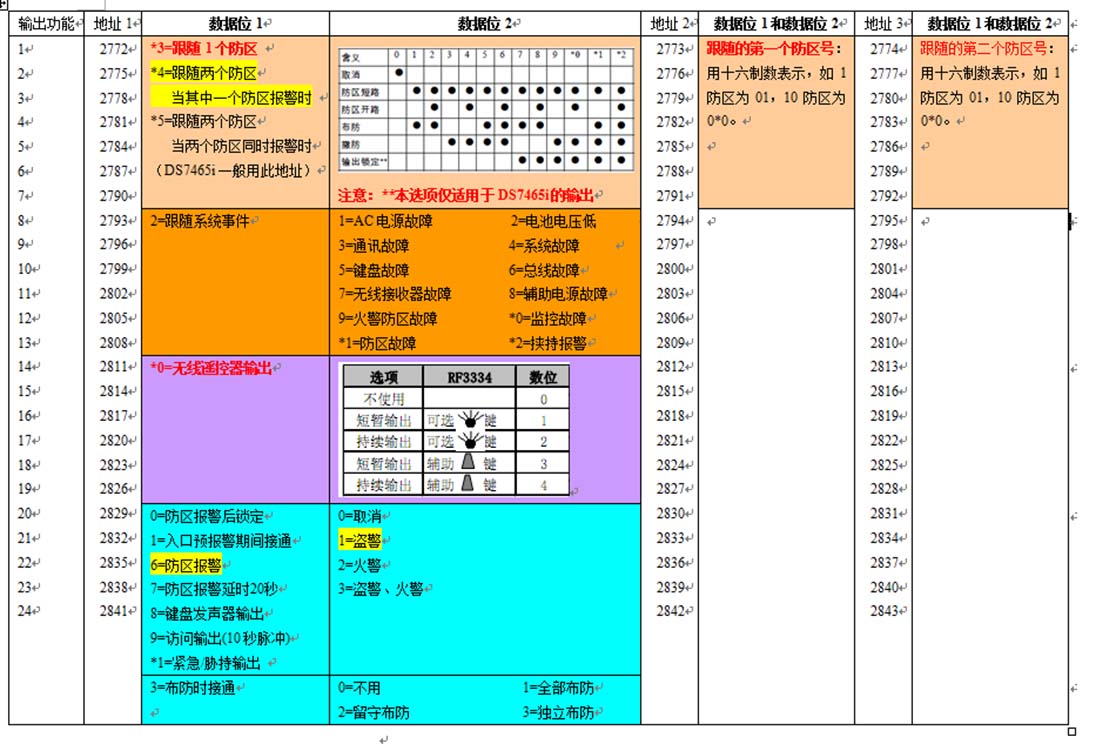

功能號設置所需的編程碼地址對照表：

五、八防區輸入擴展模塊（DS7432）

模塊線路連接示意圖：

DS7432模塊防區地址碼撥碼表

進入編程：9876#0

   恢復出廠設置：4058   01#

輸入地址：0039   03#（0039代表是9防區的編程地址碼，03是即時防區模式）

0040   03#    。。。。

0045   03#

0046   03#（0046代表是16防區的編程地址碼，03是即時防區模式）

。。。。。。

（03：即時防區   07：24小時防區   09：延時防區  00：關閉防區）

防區所對應的模塊類型設置（用于主機對模塊的識別）

輸入地址：0419   11#  （0419代表的是9、10防區的模塊地址編碼，11代表模塊是7432）

                   0420    11#  （0420代表的是11、12防區的模塊地址編碼）

                   0421    11#    。。。。。。

                   0422    11#  （0422代表的是15、16防區的模塊地址編碼）

                   。。。。。。

退出編程：* 長按3秒

輸錯指令，連續按*兩次即可清除錯誤指令

布防：1234布防

撤防：1234撤防

故障查看指令：1234#87

防區所對應模塊類型的編程地址碼對照表：

六、B426-CN網絡報警模塊

硬件連接（主板輔助總線四芯線R、B、G、Y對應B426模塊R、B、G、Y連接好）

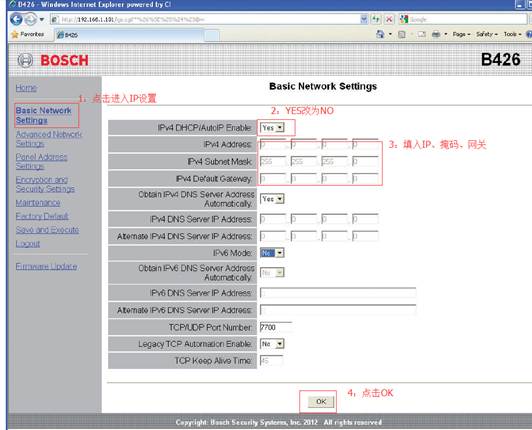

      設置B426模塊的IP地址，在IE地址欄輸入B426-CN模塊默認地址169.254.1.1，密碼是模塊上的二維碼，IP7400主機撥碼撥到7

   編程設置：

          4019  10#
          4020  41#
          3025  30#

          3026  00#

          3027  0041#

          3029  0009#

          3031  11#

          3033   電腦IP地址，需轉換為十六進制格式（例如：192.168.1.108輸入：c0.a8.1.6c）

          3429  1234#     （用戶賬號）

          3331  1*5#

          3332  1*5#

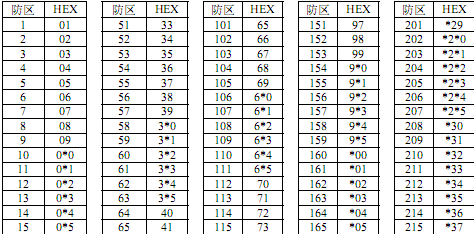

         IP地址十六進制轉換表

七、軟件設置

IP7400在軟件中的添加：登錄設備賬戶：admin    密碼：1

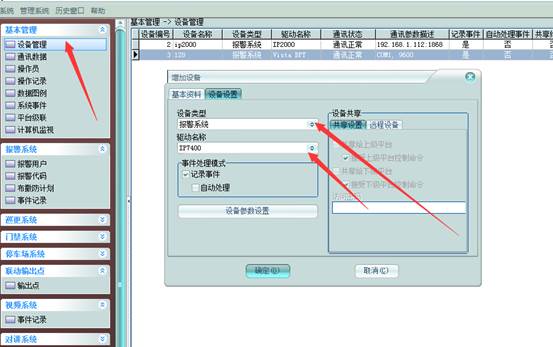

 1、設備添加

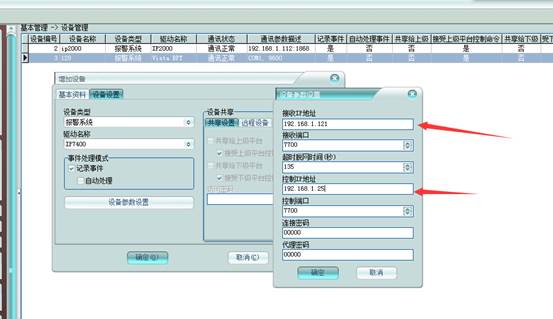

2、設備IP地址的添加（接收地址：是電腦IP地址；控制地址：電腦虛擬的網絡地址）就是電腦是雙網卡地址。

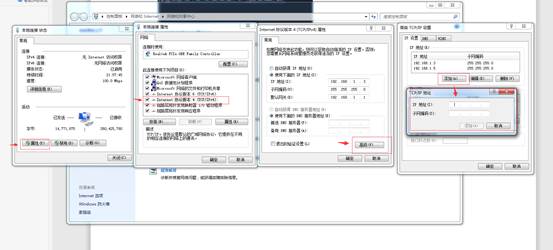

給電腦設置一個虛擬用戶，IP設為和電腦,B426在同一個網段的。

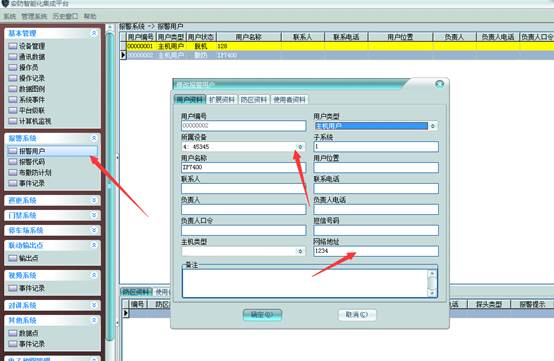

3、報警用戶的添加，所屬設備添加對應的驅動。網絡地址：編程過程的用戶賬號

例如：用戶賬號：1234

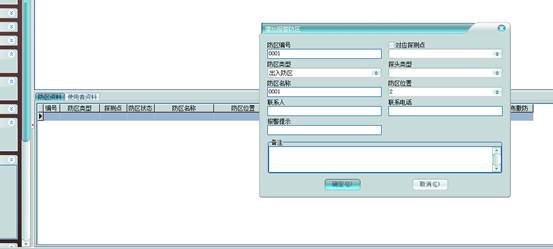

 4、添加防區
